[電子秤設計方案]基于CS1237的電子秤方案設計

Update Time ： 2019-05-06 View ： 5018

電子秤憑借著其性能穩定、直觀便利等特點，已經在各個領域取代機械秤的地位。但隨著技術的發展，人們對其性能有著更高的要求，比如：精度更高、功耗更小、成本更低。

本文介紹了公司設計的24位高精度ADC芯片——CS1237應用在電子秤上的解決方案。系統通過CS1237內置放大器對稱重傳感器的微弱電壓信號進行放大，然后通過Sigma-DeltaADC進行模數轉換，最后使用2線SPI接口輸出數據給MCU來進行處理。MCU處理完畢后，把重量信息送往顯示模塊或無線發射模塊。

一、電子秤設計方案系統設計

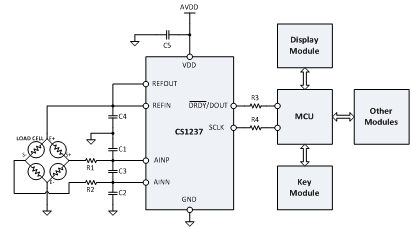

電子秤由CS1237、稱重傳感器、MCU、按鍵模塊、顯示模塊等組成

電子秤設計方案

二、電子秤設計方案詳細設計

2.1、硬件設計

在高精度應用場合，為了避免MCU的工作電源對ADC工作電源造成影響，可以將CS1237的工作電源與MCU的工作電源分開，PCBLayout時要注意采用數模分離、單點接地的方式。信號輸入端經過RC濾波器再進入CS1237，可以減少噪聲的干擾。CS1237的通訊接口與MCU相連的過程中，各串聯一個電阻，可以提高通訊的可靠性。

2.2、通訊時序

CS1237采用2線的通訊接口：DRDY/DOUT（數據線）、SCLK（時鐘線）。當DRDY拉低后，表明數據已經轉換完成，輸入的第1個SCLK就可以將輸出的最高位讀出，在24個SCLK后，將所有的24位DOUT數據讀出。如果需要更改配置（通道、PGA、速率）或關閉傳感器激勵源以節省功耗，可以通過相應的命令對CS1237的寄存器進行配置。

2.3、軟件處理

對讀取的AD值可以進行適當?shù)能浖䴙V波處理，比如算術平均濾波、滑動平均濾波、中值濾波，等等，以獲取更高的精度或抗干擾能力。

由于傳感器的溫度特性往往不是很理想，需要補償才能達到性能要求。此時可以利用CS1237內置的溫度傳感器讀取溫度值，用軟件的方式來分段補償，以節省成本。

當電子秤處于閑置狀態，可以通過間歇開啟/關閉傳感器的方式來節省系統功耗，如果有重物放置，再恢復到正常的狀態。

三、電子秤方案總結

CS1237具有小體積（SOP8封裝）、集成度高、外圍電路簡單等特點，可以使得整個PCB非常小。從而在保證性能滿足需求的同時，可以有效降低生產廠家的BOM成本。其有效位可達20位以上，對于典型的2mV/V稱重傳感器可以實現60,000d以下的分辨率，滿足現有大部分電子秤的精度需求。用戶還可以利用CS1237的傳感器激勵源開關在電子秤休眠時關閉稱重傳感器的電源，以節省功耗，大大延長蓄電池的使用時間。同時，CS1237的2線SPI通訊接口可以簡化主控的軟硬件開銷，使得用戶可以選擇成本更低的MCU。
