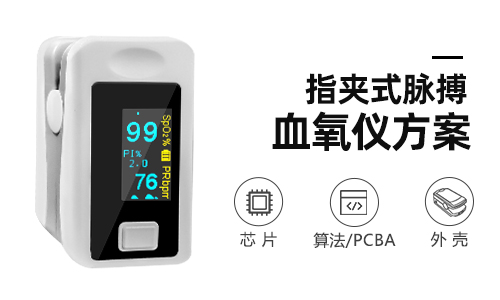

醫用血氧儀pcba方案

　　血氧儀是用來測量脈率、血氧濃度以及灌注指數的儀器設備，血氧濃度是臨床醫療上重要的基礎數據之一。如果有條件，人們應該時刻監測自己的血氧飽和度，對自己的健康更加有利。下面是詳細知識說明。

一、血氧儀方案開發原理

該方案一種檢測方式是選擇使用光敏二極管接收光信號，采用傳統穿透式夾指測量；另一種是使用光譜傳感器接收光信號，采用反射式測量。該傳感器可將光信號直接轉換成數據信息給主控端進行處理，從而節省了用戶將光信號轉換成模擬信號，再轉換成數字信號的處理步驟，進一步提高了測量的精度和速度。
二、血氧儀方案主要測量三個指標：

1.脈率：即每分鐘的脈搏數

2.血氧飽和度：主要指的是動脈血氧飽和度，是動脈血中氧與血紅蛋白結合的程度，是單位含氧百分數。

3.灌注指數：PI值即血流灌注指數，脈動的血流越大，脈動分量就越多，PI值就越大。

三、血氧儀方案功能介紹

該血氧儀方案采用SIC88336芯片，封裝型號為QFN32，加上外圍輔助執行電路，通過單片機程序開發設計而成，最終血氧儀能夠實現如下功能：

(1)一鍵操作，即刻顯示檢測結果

(2)自動推出，無手指狀態自動關機

(3)數據保存，測量結束自動存儲數據并生產數據表記錄

(4)TFT/LED顯示，測量結果清晰可見
四、血氧儀方案SIC8833芯片介紹

SIC8833是一個帶24bitADC的8位RISC MCU，內置8k×16位OTP程序存儲器。

高性能的RISC CPU：

8位單片機MCU

內置8k×16位程序存儲器OTP

488字節數據存儲器（SRAM）

只有43字指令

8級存儲堆棧

指令周期五檔可選

2MHz/1MHz/500KHz/250KHZ/125KHz，默認為500kHz。

外設特性：

24位雙向I/O口

1路蜂鳴器，可選擇PT2.7或PT2.3輸出

6個內部中斷(ADC、UART、TIMER0、

TIMER2，RTC，LVD)，2個外部中斷

5個具有喚醒功能的輸入口

4×16 LCD,7×8 LED

1路輸入全差分24bit Sigma-Delta型ADC

內置1/2/4/8/16/32/64/128/256倍PGA

內置溫度傳感器

低電壓檢測（LVD）引腳

1路UART

內置比較器

低功耗特性：

MCU工作電流

—正常模式1.5mA 16MHz(工作電壓3V，

指令周期500kHz)

—休眠模式下的電流小于1.5μA

封裝：QFN32
