無線車載充氣泵方案采用什么芯片開發？——西城微科

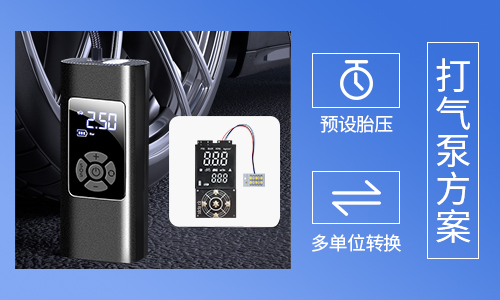

無線車載充氣泵方案由一塊PCBA板集成其所需的功能，其充氣原理是發動機通過兩根三角帶驅動氣泵曲軸，進而驅動活塞進行打氣，打出的氣體通過導氣管導入儲氣筒。另一方面儲氣筒又通過一根導氣管將儲氣筒內的氣體導入固定在氣泵上的調壓閥內，進而控制儲氣筒內的氣壓。并且無線車載充氣泵方案在開發時做簡化設計，使其成為可便攜、帶有戶外LED照明及監測車胎、多種模式充氣的電子產品。今天有時間我們就來談談關于這個電子產品的方案芯片和傳感器選型。
無線車載充氣泵方案在開發中首先要確定其產品功能需求，畢竟作為充氣泵的芯片，其資源多寡，對應的充氣泵的功能也相應增減。且芯片需高性能、高精度、抗干擾能力強、多樣化資源、低功耗等特點，另外在選用芯片時，考慮到PCBA生產時，需要具備生產快，不良率低的要求，所以主控芯片可以選用SIC8833 QFN32封裝這顆8位RISC架構的高性能單片機，SIC8833擁有高精度ADC,內部集成LCD/LED顯示模塊則使其更具備優勢以及增加方案的穩定性。SIC8833的24位雙向I/O口和內帶穩壓器供傳感器和調制器更是適合精度電子產品的應用與開發。

無線車載充氣泵方案的主控SIC8833芯片是一個帶24bitADC的8位RISC MCU，內置8k×16Bits的OTP程序存儲器，是一個同時帶有488字節數據存儲器（SRAM）的芯片。它是一個專應用于精度測量場景的芯片，具有上電復位（POR）、上電復位延遲定時器（典型值39ms）、低電壓復位（LVR）、8 bit定時器0，12位帶預分頻的定時/計數器2、看門狗定時器（3K WDT）等專用微控制器的特性。并且?guī)в?4位雙向I/O口，自身搭載4×16 LCD驅動和7×8 LED驅動，內置溫度傳感器，1路UART等外設特性。電壓工作范圍DVDD為2.4V~5V；AVDD為2.4V~5V；有QFN32封裝。能夠滿足大部分的無線車載充氣泵方案開發需求。

應用在無線車載充氣泵方案上面的壓力傳感器SIC700A是一款其核心部分是硅-硅鍵合結構的MEMS壓阻式壓力傳感器芯片，這個傳感器為模擬氣壓傳感器芯片，是一個主要應用在充氣泵上面的壓力傳感器，它具有敏度高，重復性好，體積小和真空絕壓封裝等優勢，氣壓范圍在0-700kpa。SIC700A能實現4個氣壓點的檢測，通過內部修調技術，可以保證氣壓檢測誤差小于1%。SIC700A采用PCB加金屬殼的LGA封裝形式，方便客戶表面貼裝使用。于一般的充氣泵而言是一個資源充足的氣壓傳感器。
