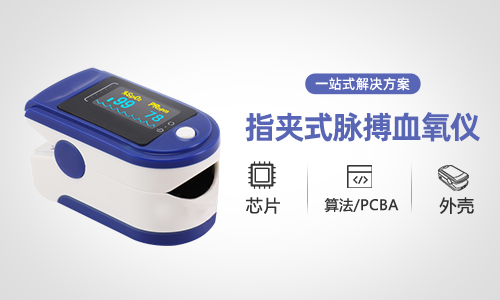

基于單片機開發的家用血氧儀方案

　　血氧儀是用來測量脈率、血氧濃度以及灌注指數的儀器設備，血氧濃度是臨床醫療上重要的基礎數據之一。如果有條件，人們應該時刻監測自己的血氧飽和度，對自己的健康更加有利。推出了一種基于單片機的家用血氧儀方案，下面是詳細知識說明。
一、血氧儀測量原理

血氧儀是以還原血紅蛋白（Hb）、氧合血紅蛋白（HbO2）在紅光和近紅外光區域的吸收光譜特性為理論依據，運用LambertBeer定律建立數據處理經驗公式。該儀器是采用光電血氧檢測技術結合容積脈搏描記技術，用兩束不同波長的光通過透視夾指式傳感器照射人體指尖而由光敏元件獲取測量信號，所獲取信息經電子電路和微處理器處理后由顯示屏顯示所測結果。

二、血氧儀技術特性

1、血氧儀主要性能

A.血氧飽和度數值顯示

B.脈率數值、棒圖顯示

C.脈搏波形顯示

D.電池電量指示

E.自動關機功能：被測手指脫開后8s內自動關機

F.可以改變顯示方向，根據顯示方式不同

2、血氧儀主要參數

A.血氧飽和度測量測量范圍：35%～100％誤差：當血氧飽和度的測量范圍在70%～100％，允許絕對誤差為±2％；小于70%無定義。

B.脈率測量測量范圍：30bpm（次/min）～250bpm(次/min)誤差：±2bpm或±2%取大值。

C.顯示分辨率：血氧飽和度為1%，脈率為1bpm。

D.弱灌注下的誤差在脈搏充盈度或弱灌注度為0.3%時，血氧儀能正確顯示血氧飽和度和脈率數值，血氧飽和度誤差為±3%；脈率誤差為±2bpm或±2%取大值。（備注：該指標僅指高端血氧儀，低端血氧儀的弱灌注度>=1）

E.抗環境光干擾能力在室內自然光及現有照明光源下的血氧測量值與暗室條件下的測量值相比，偏差小于±1%。

F.工作電壓：2.6VDC～3.0VDC應能正常工作。

G.功耗：<30mA
3、血氧儀產品特點

使用簡單方便。

精度高，功耗低。

體積小， 重量輕，攜帶方便。
