pcba方案開發設計——脈搏波血壓計方案

　　該電子血壓計方案采用了西城微科單片機型號主控芯片型號SIC32F911RET6，封裝型號LQFP64，通過單片機程序開發設計而成，主要組成結構是傳感器、充氣泵、阻塞紐帶、lcd顯示屏以及測量電路。通過綁定在手臂上拉緊測量，最終得出結果顯示在lcd顯示屏上，更能直觀的看到自己的血壓值
一、血壓計方案原理

血壓計方案采用示波法原理，即將袖帶佩戴在手臂上，佩戴位置根據不同血壓計而略有不同。正確佩戴袖帶后，血壓計自動加壓充氣，隨后開始放氣。在這過程中，血壓計可以測量血流通過血管時產生的壓力和波動，壓力傳感器接收到這些波動后，進行放大和處理，隨后將測量結果輸出在液晶顯示屏上。

二、血壓計方案產品參數

測量方法：示波測定法

實現方式：升壓測量

壓力測量范圍：0~到299mmHg（0~到39.9kPa）

壓力精度：±3mmHg（±0 .4kPa）以內

壓力單位：mmHg/kPa

脈搏范圍：40~200次/分鐘

脈搏精度：精度為±5%

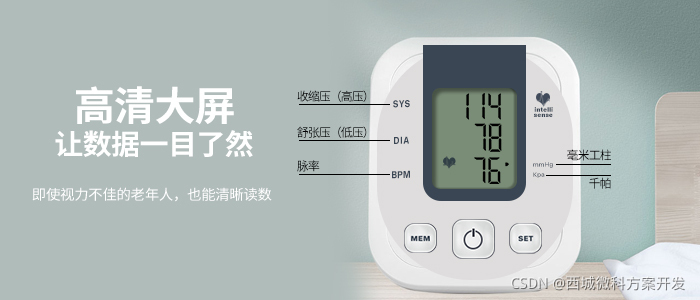

顯示方式：LCD數字顯示

電源：內置鋰電池（可定制開發干電池款）

歷史記錄：100組

三、血壓計方案系統操作與特點

1、系統操作

在關機狀態下：

（1）按動啟動開關鍵，啟動測量

（2）按動歷史記錄鍵，進入歷史記錄查看，連續按動則對歷史記錄進行上翻

（3）按動單位切換鍵，進行單位切換

在任意開機狀態：

（1）按動啟動開關鍵，關閉血壓計并息屏

2、特點

（1）升壓式測量，測量體驗更好，測量時間更短。

（2）簡單易用，一鍵測量。

以上就是關于電子血壓計方案開發的相關知識說明，有電子血壓計單片機芯片功能需求的用戶可以直接聯系我們。西城微專注于單片機應用方案的開發以及mcu定制開發，致力于為廣大廠家提供更加新穎實用的電子產品！
