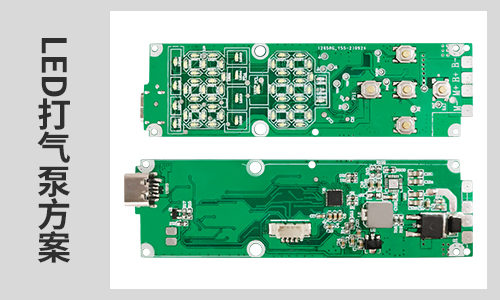

小型打氣泵PCBA方案

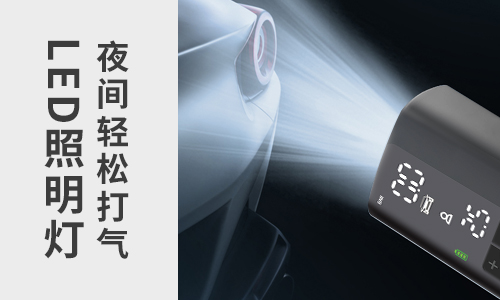

打氣泵方案主要重點在于測量與控制的精度,汽車車胎氣體需要固定在一個合理的量才能保證汽車在行駛的過程中正常運行。所以在設計打氣泵方案中,對于測量、精度要求要高，并且對于使用人員來說，打氣泵產品的功能穩定，方便簡單尤為重要，畢竟誰也不喜歡一款時不時故障，操作復雜的充氣泵。目前我司開發的這款打氣泵方案，是根據用戶多種使用場景對樣機做多項工程檢測，并且大批量生產下來，還未存在其他問題，是一款合格有效的方案。并且為了方便用戶使用，產品采用LED顯示，并界定了5種打氣模式，分別根據不同的對象充氣，自行車模式、摩托車模式、汽車模式、球類模式、用戶自定義模式（開機默認）。這些意味著用戶簡單按模式鍵挑選合適的模式，來對物品打氣，達到一定量會自動停止。充氣泵采用鋰電池，可充電使用，并且配備照明燈，可在黑夜輔助打氣泵充氣。
方案詳細介紹：

一、打氣泵方案介紹：

1.充電：TYPE-C充電口，輸入電壓5V，充電時紅燈亮，充滿綠燈亮，自帶充電管理；

2.分辨率：0.5PSI；壓力測量范圍3-150PSI；最小設定壓力值不能低于3PSI

3.自帶充電管理，線路板帶過充，過放，過流保護功能；帶溫度過高保護功能
二．打氣泵方案按鍵功能設定：

1. 5個按鍵，分別是+，-，U，模式，電源，

2.電源鍵：長按3S開機/關機；短按打氣/停止打氣；

3.+/-鍵：短按設定壓力值，壓力值按1PSI增加或遞減；長按+/-鍵，數字快速增加或遞減

4.U鍵：短按單位轉換，長按兩秒打開照明燈，再長按2S關閉照明燈；

5.模式鍵：有5種模式，短按5種模式來回切換；

A.自行車模式：30-65PSI，默認45PSI；

B.摩托車模式：1.8-3.0bar，默認2.4BAR；

C.汽車模式:1.8-3.5，默認2.5BAR；

D.球類模式：4-16psi，默認8PSI，

E.用戶自定義模式（開機默認）

F.電池電量在70%以上時，顯示綠燈；電池電量在30-70%時，橙色指示燈點亮；電池電量在10-30%時，紅色指示燈閃爍；電池電量在10%以下時，顯示LO后關機。
