紅外線溫度傳感器和測溫槍方案解析

來源：　發布時間：2020-04-17

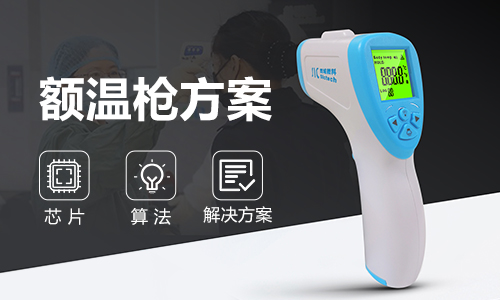

額溫槍主要針對測量人體額溫基準而設計，使用也非常簡單方便。測體溫可以達到一秒即可準確測量。并且不需要接觸人體，隔著空氣即可一鍵測溫。非常適合家庭、學校、企業等場所。

但是由于其精度原因（一般為 ±0.2 ℃，也有更低的，購買一定要注意查看說明），用做流感、疫情快速安全的排查的確非常方便，這也是我們能小區門口、高速路口、車站等公共場所常見到它們的原因。

而額溫槍的組成其實很簡單，是由pcba、顯示屏、外殼、電池組成，但若是要往復雜里提的話就不得不提紅外線溫度傳感器了，這種熱電堆的傳感器是做額溫槍和耳溫槍必須具備的器材，若是沒有就無法得到一個完整的產品。下面我們來一起來了解下紅外線溫度傳感器;

紅外線溫度傳感器

在紅外體溫計中，最核心的元件叫做“紅外溫度傳感器”。目前，紅外溫度傳感器根據其接收到紅外能量后使用的轉換技術可以分為以下五種類型：

（1）熱釋電型：硫酸三甘肽、鉭酸鋰等

（2）熱電堆型：N型和P型的多晶硅

（3）二極管型：單晶或多晶PN結

（4）熱電容型：雙材料薄膜

（5）熱敏電阻型：氧化釩、非晶硅等

而我們常見的額溫槍、耳溫槍大部分所采用的傳感器都屬于熱電堆型。

其測溫過程就是紅外熱電堆式溫度傳感器接收到人體表面發出的紅外能量后，將紅外能量轉換成電信號，高精度放大器再把電信號進行放大處理，通過模數轉換變為數字信號，再使用單片機通過算法程序補償修正、參數校準等工作就可輸出較高精度溫度值。最后加上外殼顯示屏等控件組裝在一起，就成了一把完整的溫槍。
